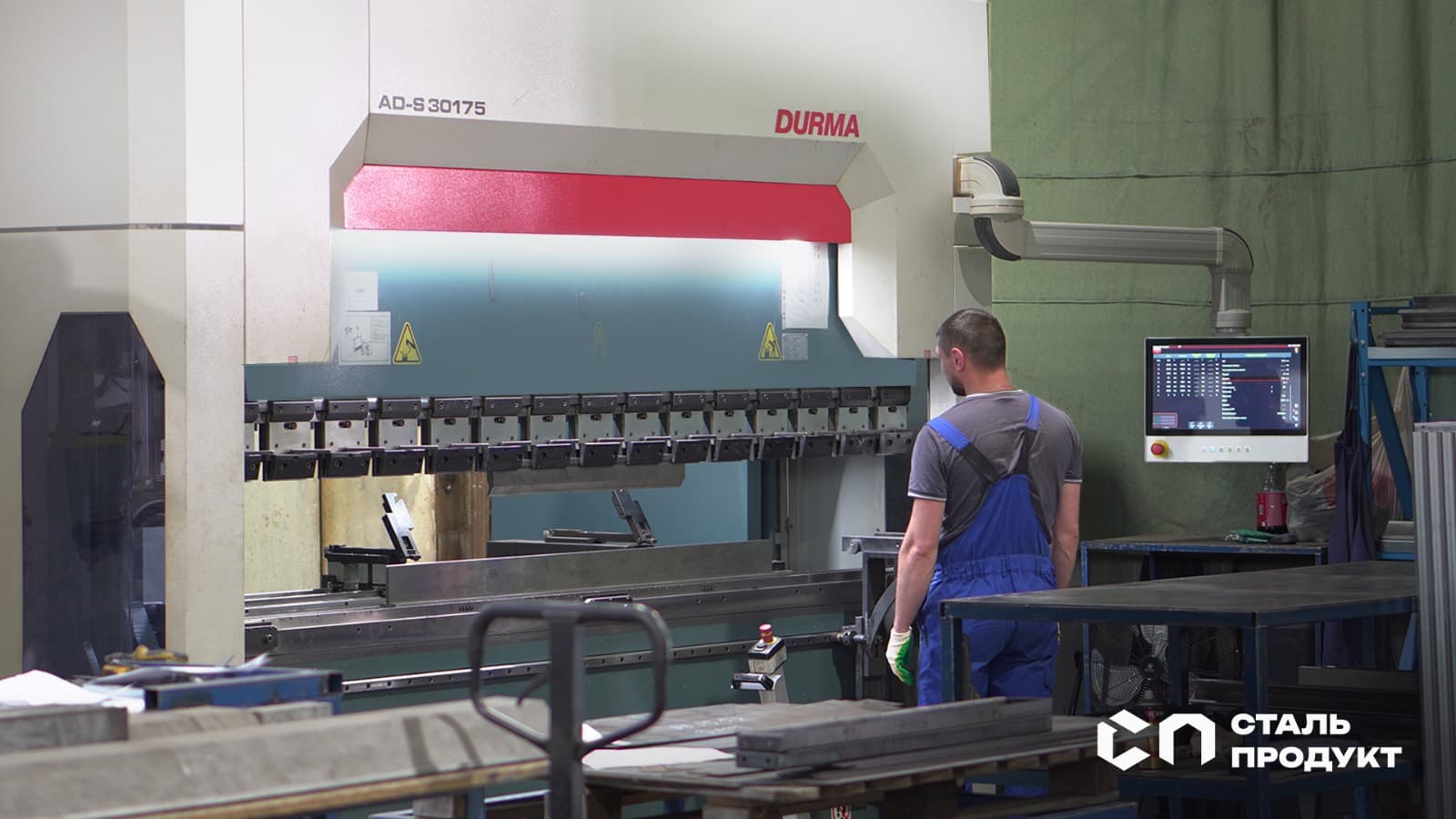

Допустимые отклонения при гибке листового металла — иллюстрация к материалу инженерного журнала

Инженерная практика

Допустимые отклонения при гибке листового металла

Как назначать и проверять допуски гнутой детали: функциональные базы, угол и линейные размеры, развёртка, первая деталь, накопление отклонений и состояние контроля после сварки и покрытия.

Практическое руководство · Гибка листового металла

Опубликовано Обновлено 11 минут чтения

Как назначать и проверять допуски гнутой детали: функциональные базы, угол и линейные размеры, развёртка, первая деталь, накопление отклонений и состояние контроля после сварки и покрытия.

Короткий инженерный вывод

Основные выводы статьи

  • Универсального допуска для любой гибки нет: достижимость зависит от материала, толщины, длины, инструмента и размерной схемы.
  • Общие допуски применимы только если они явно назначены и соответствуют функции конкретной характеристики.
  • Угол и положение края полки связаны; одновременное жёсткое нормирование может создать противоречивую цепь.
  • Серийную стабильность подтверждают первой деталью, правилами повторной настройки и контролем после значимых изменений процесса.

01

Отклонение возникает из совокупности факторов

Результат гибки зависит от фактической толщины и механических свойств листа, направления проката, радиуса, раскрытия матрицы, состояния инструмента, длины гиба и пружинения материала. Даже листы одного обозначения могут иметь допустимый разброс характеристик.

Поэтому требование к готовой детали нельзя назначать только из теоретической геометрии модели. Конструктор задаёт функционально необходимую точность, а технолог проверяет её достижимость на выбранном материале и оборудовании.

02

Угол и линейный размер связаны между собой

Изменение угла влияет на положение края полки и общий габарит. Если одновременно жёстко нормировать угол, каждую полку и общий размер без понимания размерной цепи, требования могут оказаться противоречивыми.

На чертеже выбирают функциональные базы и определяют, что важнее для сборки: угол, расстояние между поверхностями, положение отверстия или общий габарит. Остальные размеры согласуют с этой логикой и при необходимости делают справочными.

03

Развёртка должна соответствовать реальной технологии

Длина развёртки зависит от принятого радиуса и параметров компенсации гиба. Универсальное значение для всех материалов и толщин приводит к накоплению ошибки на деталях с несколькими переходами.

Производитель использует проверенные параметры оборудования и инструмента, а после изготовления первой детали корректирует программу при необходимости. Если заказчик передаёт готовый DXF развёртки, ответственность за её геометрию и применённую компенсацию следует согласовать заранее.

04

Отверстия рядом с гибом требуют отдельной проверки

Материал в зоне формообразования растягивается и перемещается. Отверстие или паз, расположенные близко к линии гиба, могут изменить форму, а кромка — получить вытяжку. Риск зависит от геометрии, толщины, радиуса и направления деформации.

Если элемент нельзя перенести, технолог рассматривает изменение последовательности, выполнение отверстия после гибки, технологический вырез или специальную оснастку. Решение оценивают по функции детали и стоимости серии.

05

Первая деталь задаёт параметры партии

После настройки измеряют не только угол, но и функциональные линейные размеры, взаимное положение полок и собираемость. Для детали с несколькими гибами проверяют накопленную геометрию, потому что отдельные операции могут соответствовать требованиям, а общий результат — нет.

Коррекции фиксируют в программе и технологической документации. При смене партии материала, инструмента или существенном перерыве контроль первой детали повторяют в объёме, необходимом для подтверждения процесса.

06

Сварка меняет геометрию гнутой детали

Допуск на деталь после гибки и допуск на готовый сварной корпус — разные требования. Тепловложение, прихватки, последовательность швов и сборочное приспособление влияют на углы, диагонали и плоскостность.

В чертеже должно быть ясно, в каком состоянии контролируется размер: после гибки, после сварки, после покрытия или в окончательной сборке. Иначе одна и та же характеристика может быть измерена на разных этапах и дать несопоставимый результат.

07

Как назначать требования без лишнего удорожания

Нормируют прежде всего размеры и поверхности, влияющие на установку, безопасность и функцию. Для них задают обоснованные допуски, базы и метод контроля. Некритичные размеры оставляют в пределах согласованных общих требований.

Чрезмерно жёсткий допуск увеличивает число пробных деталей, корректировок и контрольных операций. Если точность принципиальна, полезно предоставить сопрягаемую деталь, сборочный калибр или описать функциональную проверку.

08

Какие данные нужны производителю

Передайте актуальную модель и чертёж, материал и толщину, количество, критичные размеры, базы и требования к состоянию поверхности. Для ответственного сопряжения приложите сборочный чертёж или информацию о соседних деталях.

Точные числовые допуски зависят от конструкции, материала, длины гиба, оборудования и последующих операций. Их следует согласовывать по конкретному изделию, а не переносить автоматически из другой детали или общего примера.

09

Какие требования задавать отдельно

Характеристика, база и состояние контроля
ХарактеристикаЧто указатьТипичная ошибка
Угол гибаНоминал, допуск, измерительный участок и этап контроляОценивать угол по короткой деформированной кромке
Высота полкиБазовую поверхность и сторону размераОдновременно замкнуть полку, угол и общий габарит
Расстояние между полкамиФункциональные поверхности и состояние деталиНе учитывать накопление нескольких гибов
Положение отверстияБаза после формообразования и допустимая деформацияСтавить отверстие в зоне гиба без проверки
ПлоскостностьПоверхность, свободное или закреплённое состояниеИзмерять тонкую деталь на неровной опоре
Размер корпусаДо/после сварки, покрытия или в сборкеСмешивать допуск гнутой детали и готового сварного изделия

Числовое значение допуска назначает конструктор по функции и подтверждает технолог по достижимости. Таблица не заменяет чертёж.

10

Как использовать общие допуски корректно

ISO 2768-1 распространяется на линейные и угловые размеры без индивидуального указания допуска и предусматривает классы точности. Ссылка на стандарт в основной надписи должна быть осознанной: критичные характеристики всё равно получают индивидуальные требования.

Общий класс нельзя применять как обещание точности всего сварного корпуса, если стандарт или чертёж не описывает соответствующую характеристику и состояние контроля. Отдельно проверяют актуальность применяемой редакции и договорные требования проекта.

11

Условный пример размерной цепи

Разбор ситуации

П-образная деталь с двумя гибами

Исходные данные
Для сборки важно расстояние между внутренними поверхностями. На чертеже одновременно заданы жёсткий общий габарит, обе полки и оба угла без приоритета баз.
Решение
Конструктор выбирает функциональный размер между поверхностями и базу, задаёт индивидуальный допуск для сборки, а остальные размеры согласует как производные или справочные.
Что проверяем
Первую деталь контролируют по функциональному размеру, углам и собираемости; коррекции развёртки фиксируют для повторного заказа.

Числа намеренно не приводятся: допустимое отклонение определяется назначением детали и возможностями согласованного процесса.

12

Когда контроль первой детали повторяют

  • при смене материала, толщины или поставляемой партии, если это влияет на результат;
  • после замены или перестановки инструмента;
  • после изменения программы, развёртки или последовательности гибов;
  • после ремонта оборудования или значимого простоя, предусмотренного картой процесса;
  • когда измерения партии показывают уход к границе допуска.

По теме материала

Решения и возможности «Сталь Продукт»

Вопросы по теме

Частые вопросы

Какой допуск угла обычно получается при гибке?

Без конкретной детали честного универсального ответа нет. На результат влияют материал, толщина, длина гиба, пружинение, инструмент, измерительный участок и система компенсации. Требование согласуют по функции и пробной детали.

Можно ли просто указать ISO 2768 на чертеже?

Можно применять согласованный общий стандарт для размеров без индивидуальных допусков, но это не отменяет назначения баз и специальных требований для критичных характеристик. Нужно проверить область применения и актуальность редакции.

Кто отвечает за точность готовой DXF-развёртки?

Ответственность согласуют до запуска. Развёртка зависит от материала, радиуса, инструмента и измеренных параметров процесса; один и тот же DXF может дать разный результат при другой технологии.

Почему размер после сварки отличается от размера после гибки?

Сварка вносит тепловложение и деформации. Поэтому чертёж должен однозначно указывать, на каком этапе и в каком состоянии контролируется характеристика.

Источники и редакционная проверка

Числовые допуски намеренно не объявлены универсальными. Их назначают по функции детали, а достижимость подтверждают по материалу, инструменту, оборудованию и протоколу первой детали.
