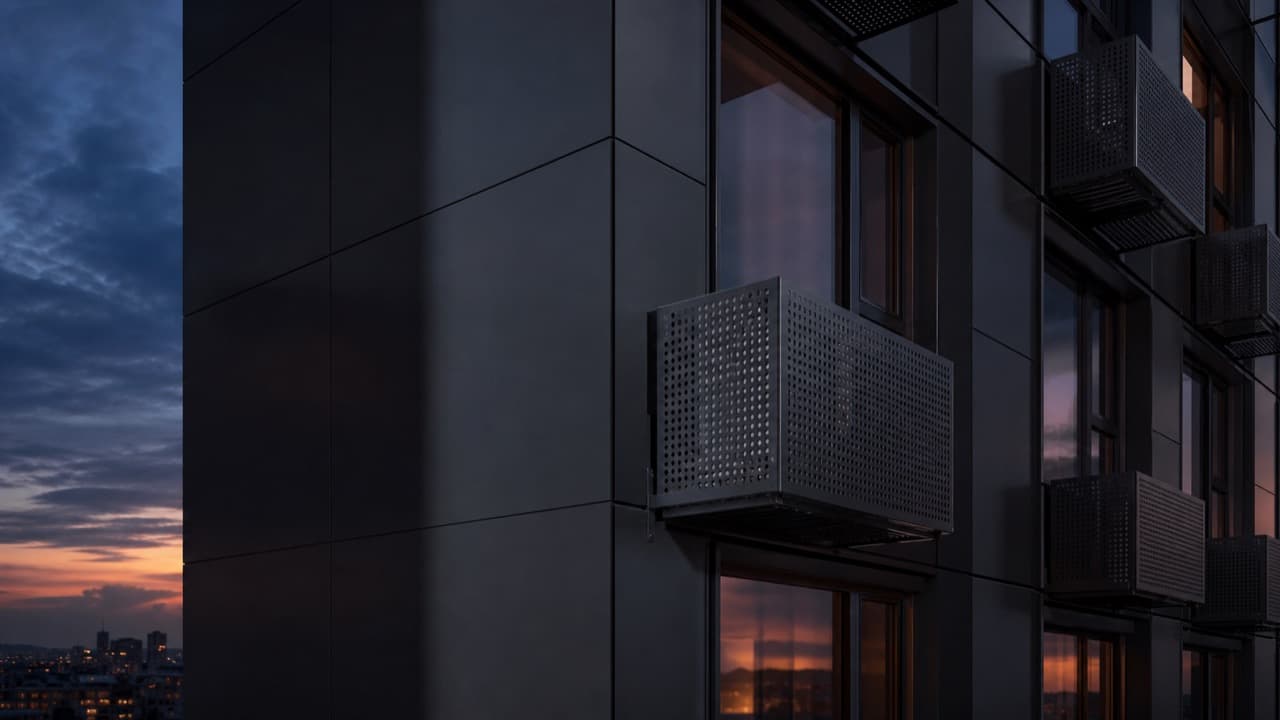

Кондиционер — часть архитектуры
Корзины для кондиционеров под ваш фасад
От одной корзины до комплекта на здание. Согласуем размеры, экран, цвет и крепление — изготовим и подготовим партию к отгрузке.
Можно без чертежа: опишите изделие и количество. Недостающие данные уточнит инженер.
01 / Подбор под задачу
Начните с размеров. Остальное согласуем.
Укажите размеры наружного блока и зазоры по его инструкции или выберите режим «Знаю размер корзины». Сохраните задание либо передайте параметры инженеру — они автоматически появятся в заявке.
Иллюстрация решения. Исполнение корзин согласуется по параметрам оборудования и проекту.
Передать размеры и проект на расчёт →СТАЛЬ ПРОДУКТ / КОНФИГУРАТОР
Ваша корзина.
В деталях.
Задайте размеры блока, зазоры и внешний вид корзины. Проверьте результат перед отправкой инженеру.
ШАГ 1 ИЗ 3
С чего начнём подбор?
Знаете размеры корзины — укажите их. Нет размеров — начните с габаритов блока.
Нужна цена без полного подбора?
Посмотрите цену базовой окрашенной корзины 900 × 600 × 550 мм с 10 прорезями на каждой панели. Это пример, а не подбор под ваш кондиционер; кронштейны и доставка не включены.
Подобрать ориентир по мощности кондиционера
Знаете мощность, но не размеры?
Выберите пример наружного блока. Он поможет начать подбор; у моделей одной мощности разные габариты.
Холодопроизводительность, не потребляемая электрическая мощность.
Размеры приведены для примера. Сверьте габариты вашей модели с документацией производителя.
Таблица мощности и примеров размеров
| кВт / тыс. BTU/ч | Блок, Ш × В × Г, мм |
|---|---|
| ≈ 2,1 / 7 | ≈ 722 × 493 × 264Ballu BSAG/out-07HN1_20Y |
| ≈ 2,6 / 9 | ≈ 722 × 493 × 264Ballu BSAG/out-09HN1_20Y |
| ≈ 3,5 / 12 | ≈ 722 × 493 × 264Ballu BSAG/out-12HN1_20Y |
| ≈ 5,3 / 18 | ≈ 856 × 538 × 290Ballu BSAG/out-18HN1_20Y |
| ≈ 7,0 / 24 | ≈ 935 × 667 × 341Ballu BSAG/out-24HN1_20Y |
| ≈ 10,6 / 36 | ≈ 946 × 810 × 410Midea MTJ-36HWFNX-QRD0W(GA) |
Это примеры конкретных моделей, не стандарт размерности. Для других мощностей, выступающих частей и расстояний используйте паспорт вашей установки. Зазоры не заполняются автоматически.
1. Габариты наружного блока
Укажите габариты блока с выступающими частями, без зазоров. Все размеры — в миллиметрах.
Указать зазоры вокруг блока
Укажите зазоры из инструкции кондиционера с учётом трубок и обслуживания. 0 — отступ не нужен; пустое поле — размер неизвестен.
Не знаете задний зазор? Посмотреть ориентир
Для предварительной оценки можно подставить 100 мм. Такой задний зазор указан для Mitsubishi Electric MUY-GK18VA при соблюдении условий свободного пространства с других сторон. Для вашей модели и корзины требования могут отличаться.
Перед изготовлением обязательно сверьте зазор с инструкцией своего кондиционера и конструкцией экрана. Пример инструкции производителя, стр. 2 PDF.
Задний зазор измеряется от блока до стены или облицовки. Глубину фасада укажите на шаге «Крепление». Если измеряли расстояние до переднего края блока, вычтите задний зазор: получите глубину блока. Верхний отступ задаёт положение края панели — у корзины нет крышки.
Чтобы получить внутренние размеры корзины, откройте «Указать зазоры вокруг блока» и заполните шесть отступов.
Модель и примечания к позиции
ПРОЕКТ / ДО 100 ПОЗИЦИЙ
Спецификация корзин
Добавляйте размеры и исполнения по одному. Файл версии 2 сохраняет модель блока и пожелания к доступу; старые файлы версии 1 открываются здесь. Данные не сохраняются автоматически.
Первая позиция пока не добавлена
Соберите корзину и на шаге «Результат» нажмите «Добавить в спецификацию». Здесь появятся её марка, размеры, количество и вопросы для проверки.
Откуда размеры и как проверить совместимость
Примеры взяты из открытого размерного ряда КОРБАС и приведены в порядке «ширина × высота × глубина». Это ориентиры для задания, не складские позиции «Сталь Продукт» и не гарантия установки конкретного блока.
Наружный габарит корзины и полезное внутреннее пространство различаются. До изготовления проверяют раму, зазоры для воздуха, трасс и обслуживания по паспорту кондиционера.
Источник размерных примеров ↗| Ширина | Высота | Глубина |
|---|---|---|
| 900 | 600 | 550 |
| 1000 | 700 | 550 |
| 1200 | 900 | 600 |
| 1300 | 1050 | 650 |
02 / Архитектурное исполнение
Один фасад. Согласованный рисунок.
Экран, боковины и цвет работают вместе с фасадной сеткой. Подбираем исполнение под архитектуру здания и расположение наружных блоков.

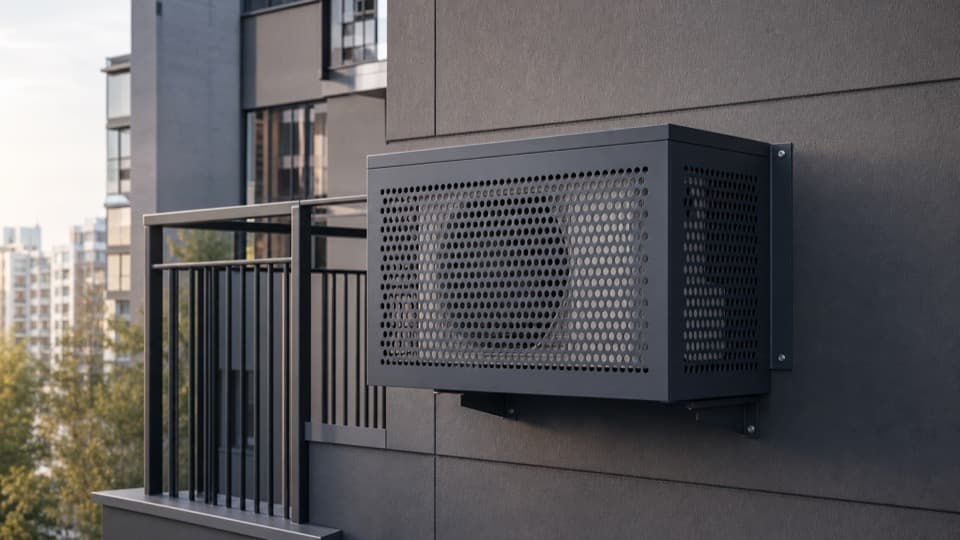

Перфорированный экран
Круглые или щелевые отверстия; рисунок согласуется с учётом жёсткости и открытого сечения.
Одиночная или групповая конструкция
Под один блок или несколько: количество секций и взаимное размещение фиксируем в проекте.
Доступ для обслуживания
Сторону доступа и съёмные элементы определяем до производства — с учётом подключения и ремонта оборудования.
Цвет и фактура
Порошковая окраска по согласованному RAL. Для серии фиксируем выбранное исполнение и контрольный образец.
03 / До запуска в производство
Размер — только начало подбора
Для корзины важны не только внешний вид и габарит. Проверяем исходные данные, которые определяют конструкцию и её работу на фасаде.
Воздухообмен
Положение воздухозабора и выброса, препятствия и открытое сечение экрана проверяются по инструкции конкретного кондиционера. Универсальный зазор для всех моделей не назначаем.
Основание и нагрузки
Нужны тип стены или фасадной подсистемы, масса оборудования и условия размещения. Кронштейн и анкеры требуют проверки; декоративная панель сама по себе не подтверждает несущую способность.
Доступ и коммуникации
Оставляем предусмотренные проектом зоны для трубопроводов, подключения, дренажа и снятия сервисных панелей. Уточняем сторону доступа до изготовления.
Материал и покрытие
Материал, толщина, подготовка поверхности и система защиты выбираются по конструкции и условиям эксплуатации. Цвет RAL не заменяет требования к защите от коррозии.
Собственная производственная база
3
лазерных комплекса
4
листогибочных комплекса
3
камеры порошковой окраски
70+
специалистов
04 / Заказ и поставка
Комплект, который понятен до отгрузки
Задание
Модель и паспорт блока, фото или чертёж фасада, количество, цвет и город объекта. Если чего-то нет — начните с описания.
Согласование
Фиксируем габариты, материал, экран, крепление, покрытие и состав комплекта. Стоимость и срок зависят от этого состава и объёма партии.
Поставка
Проверяем количество, маркировку и упаковку. Разделение по секциям или очередям объекта согласуем заранее. Монтаж на объекте не оказываем.
Ответы на вопросы
Вопросы о корзинах для кондиционеров
Есть ли единый стандарт размеров корзины для кондиционера?
Размерный ряд производителя — не универсальный стандарт совместимости. На странице приведены примеры наружных габаритов из открытого каталога. Рабочие размеры выбирают по модели блока, его инструкции, сервисным зонам и проекту фасада.
Как выбрать корзину, если известна только мощность кондиционера?
Мощности недостаточно: у разных моделей отличаются габариты, расположение патрубков и требования к воздухообмену. Передайте марку и модель наружного блока либо паспорт. До проверки оборудование не считается совместимым с выбранной корзиной.
Можно изготовить корзину нестандартного размера?
Да, рассматриваем индивидуальные размеры и групповые решения. В заявке укажите габариты, количество, расположение блоков и требования проекта; конструкцию, материал и крепление согласуем до изготовления.
Входят ли кронштейны и крепёж в комплект?
Комплектность фиксируем в предложении: экран, боковины, рама, кронштейны и крепёж могут входить в согласованный комплект. Несущую способность и анкеры подбирают по основанию, массе оборудования и расчётным нагрузкам.
Можно выбрать цвет и рисунок перфорации?
Да, согласуем цвет по RAL, фактуру и технологичный рисунок экрана. Изображение на экране показывает цвет приблизительно; окончательный вариант подтверждают по образцу. Открытое сечение проверяют с учётом работы оборудования.
Вы устанавливаете корзины на объекте?
Мы выполняем инженерную подготовку, изготовление и поставку. Монтаж на объекте не оказываем. Узел крепления и комплект поставки согласуем для работы монтажной организации.
Следующий шаг
Обсудим корзины для вашего объекта
Пришлите модель оборудования или задание с выбранными параметрами. Инженер уточнит исходные данные и согласует исполнение перед расчётом.
Передать проект инженеру →Скачать шаблон задания ↓
Можно начать с описания. Файлы и компания в заявке необязательны.
