Комплект для монтажа
Производим и поставляем согласованный комплект: кронштейны, рамы, опоры, направляющие и крепёж — по проектной схеме, КД и данным о нагрузках и основании.

Инженерные системы
Кронштейны, опоры, конструкции для коммуникаций и оборудования, вентиляционные решетки, люки и кровельные системы.
Производим не сами инженерные коммуникации, а изделия для их размещения, крепления, обслуживания и защиты. Конструкцию изготавливаем по исходным данным о трассе, массе оборудования, основании, сервисном доступе и особенностях кровли или фасада; расчётные нагрузки и узлы крепления задаются проектом. Монтаж на объекте не выполняем: передаём изготовленный и промаркированный комплект для монтажной организации заказчика.
Производим и поставляем согласованный комплект: кронштейны, рамы, опоры, направляющие и крепёж — по проектной схеме, КД и данным о нагрузках и основании.
Закладываем люки, съёмные панели, зоны обслуживания и возможность замены элементов.
Исходные требования к основанию, ветровой нагрузке, водоотведению и совместимости с кровельным пирогом принимаем из проектной документации.
Почему «Сталь Продукт»
Не ограничиваемся одной операцией. Связываем конструкторскую подготовку, изготовление, покрытие, контроль и комплектацию, чтобы изделие было готово к повторяемому выпуску.
Инженерно-конструкторская подготовка, раскрой, гибка, сварка, сборка, подготовка поверхности, окраска, контроль, комплектация и упаковка объединены в один производственный маршрут.
Разрабатываем и проверяем КД, оцениваем технологичность и готовим изделие к повторяемому выпуску — от первого образца до серийной партии.
3 лазерных комплекса, 4 листогибочных комплекса, 1 панельгиб, 4 сварочных поста и 3 камеры порошковой окраски работают внутри единой производственной цепочки.
Проверяем прототип, фиксируем согласованное исполнение и переносим его в повторяемую партию с контролем комплектности перед отгрузкой.
От чертежа и опытного образца — к повторяемой партии, подготовленной к организованной отгрузке.
Смотреть производство →Состав решения
Каждый пункт можно поставить отдельно или собрать в единое решение. Для наглядности подготовили собственные типовые схемы узлов: они показывают принцип изделия, точки крепления и параметры, которые уточняются под конкретный проект.

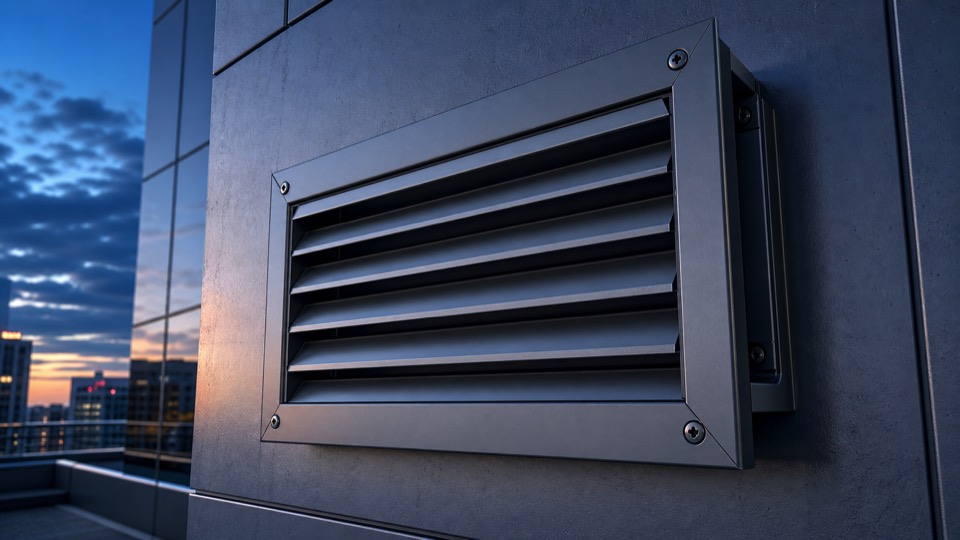

Визуал изделияФасадные и технические решетки для подачи и удаления воздуха, защиты проёмов и аккуратного завершения инженерных зон.
Где применяется
Фасады, техпомещения, вентиляционные камеры

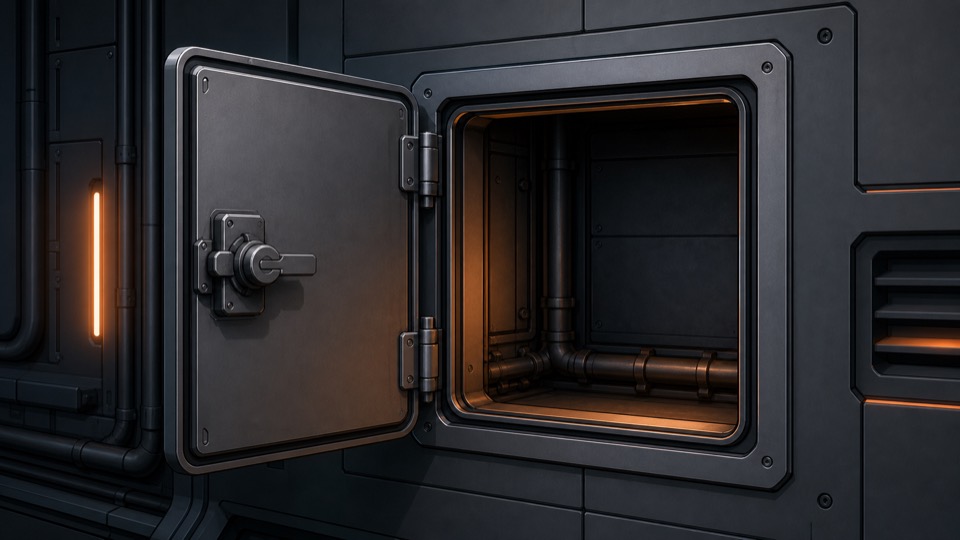

Визуал изделияСервисные и ревизионные люки для доступа к коммуникациям, клапанам, оборудованию и скрытым техническим зонам.
Где применяется
Стены, потолки, фасады, технические помещения

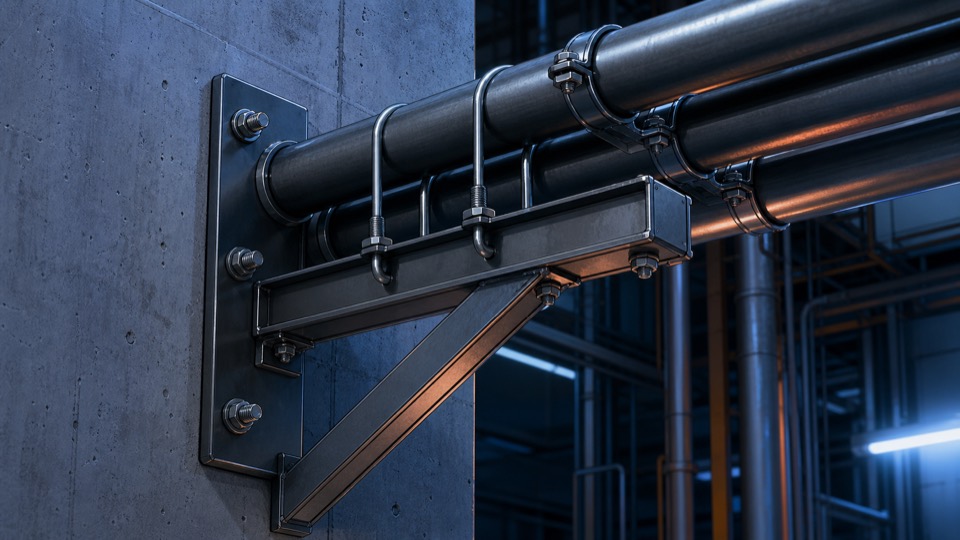

Визуал изделияОпорные элементы для коммуникаций, блоков, лотков и инженерного оборудования. Изготавливаются по КД; расчётная нагрузка, основание и узлы крепления задаются проектом.
Где применяется
Трассы, фасады, цеха, кровли

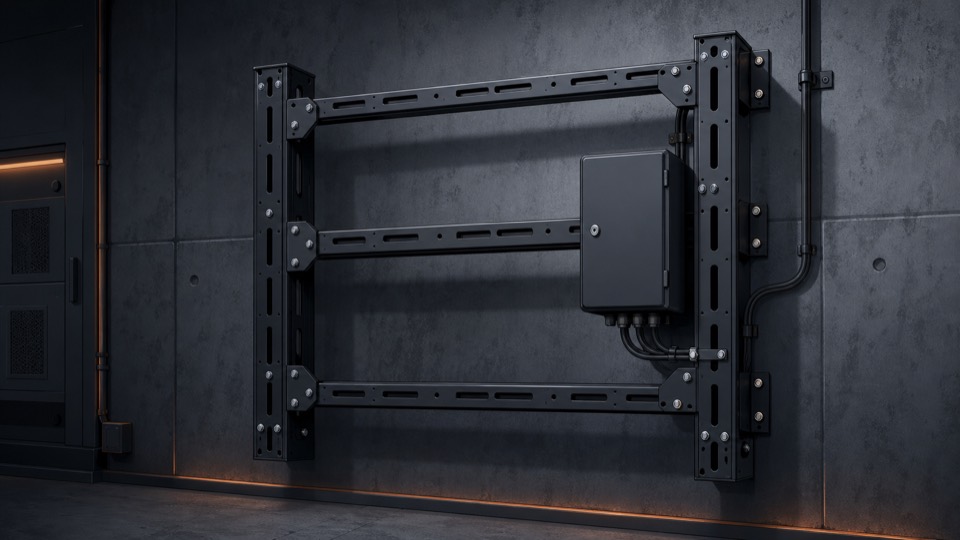

Визуал изделияРамы, траверсы, консоли и направляющие для размещения коммуникаций и оборудования в заданной проектом геометрии.
Где применяется
Инженерные шахты, техэтажи, производственные зоны

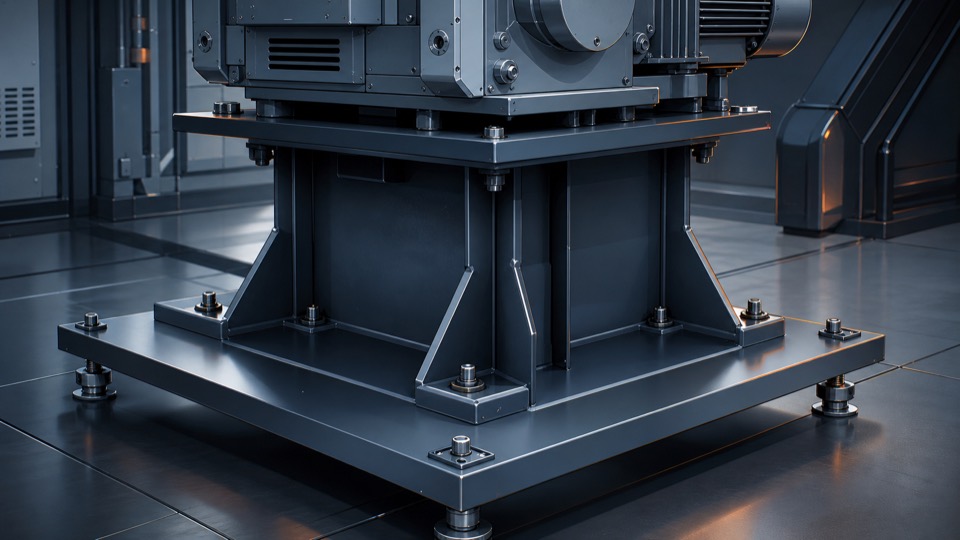

Визуал изделияОснования и опоры для установки оборудования на несущую конструкцию. Схема передачи нагрузок и крепления принимается по проекту.
Где применяется
Насосы, вентоборудование, технологические установки

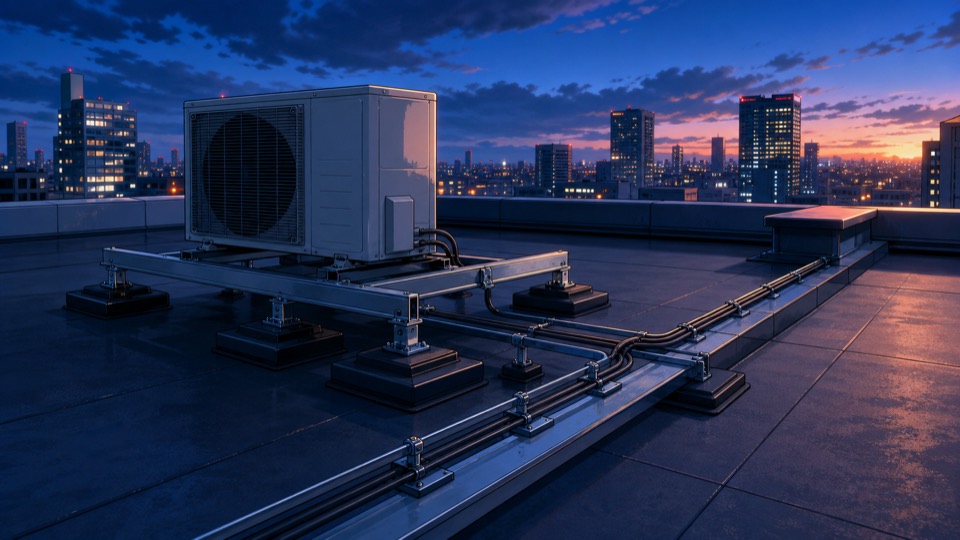

Визуал изделияРамы и опоры для оборудования на кровле с учетом доступа, размещения коммуникаций и условий эксплуатации.
Где применяется
Вентоборудование, наружные блоки, кабельные трассы

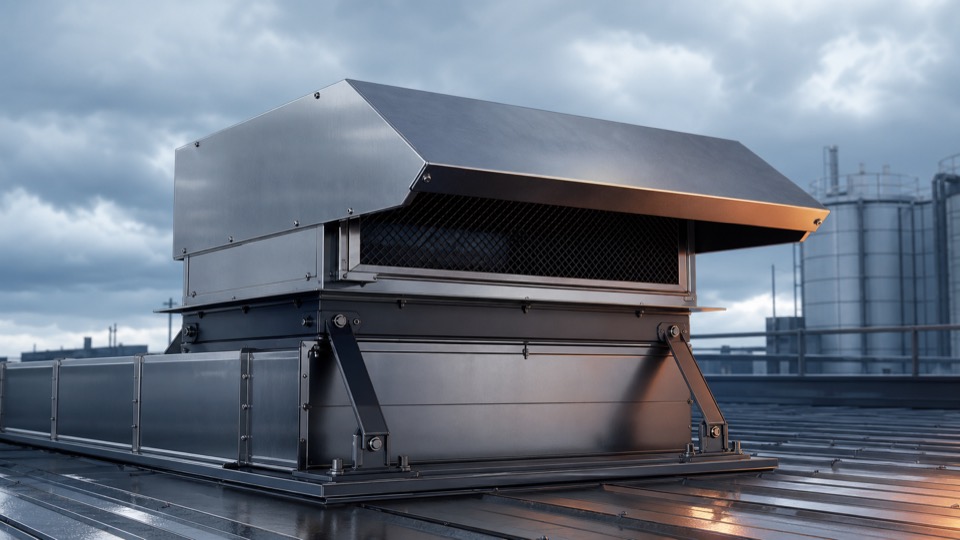

Визуал изделияЗащитные и завершающие элементы для инженерных выходов, которые помогают организовать работу проёма и защитить его от осадков.
Где применяется
Кровля, вентиляционные и технологические выходы
Проектная схема
Это схема состава решения, а не монтажный чертёж. Конкретные сечения, узлы крепления и нагрузки принимаются по проекту и исходным данным объекта.
Коммуникация или оборудование
Кронштейн / опора
Рама и крепеж
Основание: фасад, пол или кровля
Реальные кадры производства
Фотографии показывают действующие участки, где формируются геометрия деталей, качество соединений, подготовка поверхности и комплектность заказа.
Точная последовательность операций зависит от конструкции и согласованной технологии.
01Готовим элементы кронштейнов, рам, опор и защитных конструкций под проект.
02Выполняем гибку и сборку по согласованным размерам и узлам КД.
03Подбираем покрытие с учётом условий эксплуатации на фасаде, кровле или в цеху.
Для точного расчёта
Можно начать с неполного комплекта. Если каких-то данных нет, поможем сформировать перечень вопросов и подобрать подходящее решение.
Связанные возможности
Ответы на вопросы
Передайте установочные размеры, массу и габариты оборудования, тип основания, схему нагрузок и условия эксплуатации. Расчёт несущей способности выполняется по требованиям проекта.
Да. Состав, маркировку и упаковку можно согласовать по узлам, помещениям, этажам или очередям, чтобы упростить приёмку и распределение на объекте.
Мы производим решения для комплексного монтажа: рамы, опоры, кронштейны, направляющие и защитные элементы. Сам монтаж выполняет подрядчик заказчика по проектной документации.
Да, если предоставлены данные об основании, нагрузках, отметках и условиях эксплуатации. Материал, покрытие и узлы крепления согласуются с проектной организацией.
Порядок работы
Изучаем трассу, оборудование, основание и доступ для монтажа.
Формируем состав опор, кронштейнов, рам, защитных элементов и крепежа по проектным исходным данным.
Фиксируем размеры, покрытие, схему поставки и монтажную логику.
Маркируем элементы, упаковываем по зонам и готовим к передаче на объект.
Расчёт под объект
Проверим документацию и подготовим предложение по составу поставки, сроку и стоимости.
